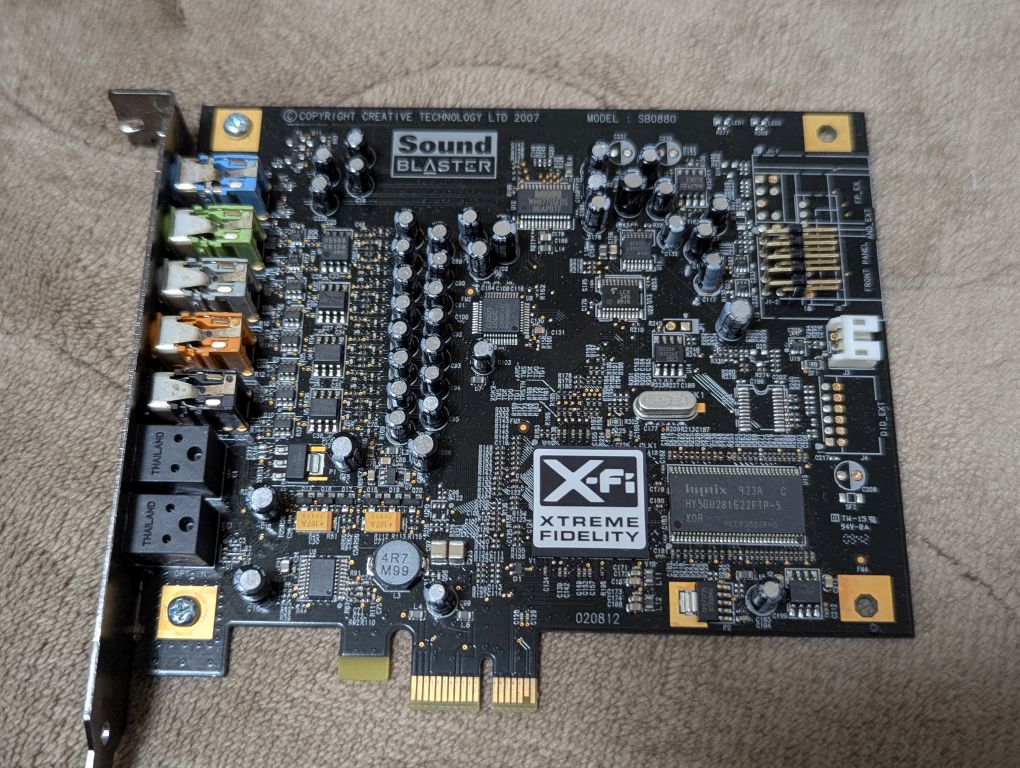

もう20年経つサウンドカード Soundblaster X-Fi Titanium SB0880です。さすがに古いせいか、動作が怪しい。
稀にフリーズからの青画面したりが特に頻発。コンデンサーもりもりの製品なので、ドライアップ疑ってます。なので、とりあえず交換をしてみました。

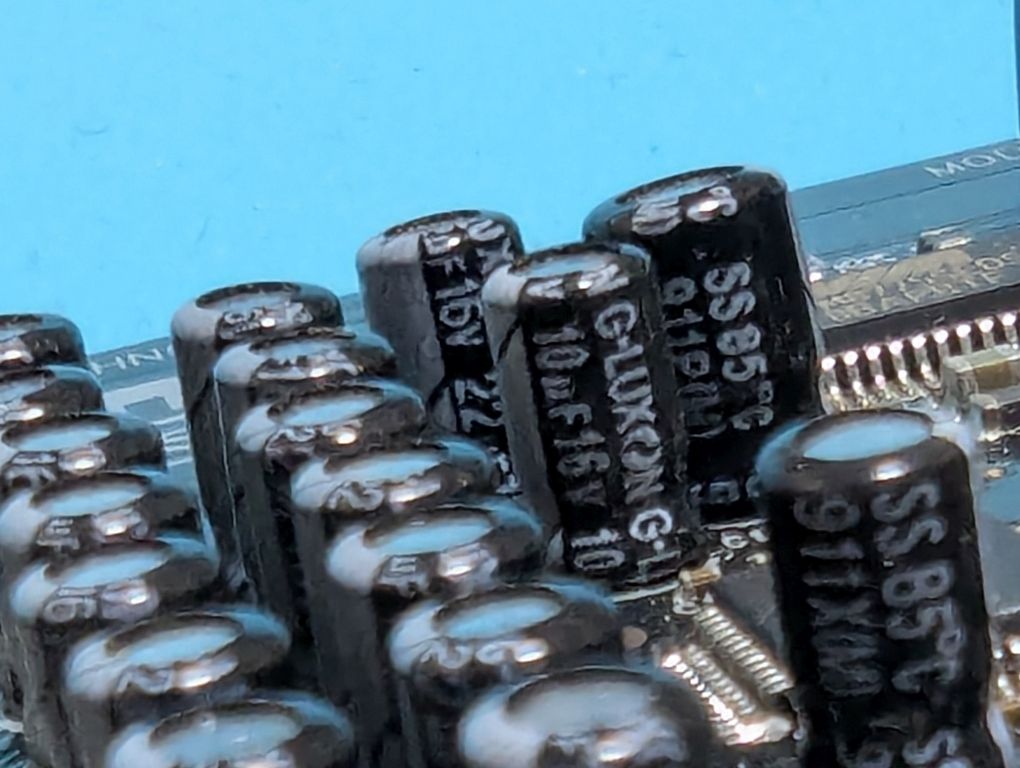

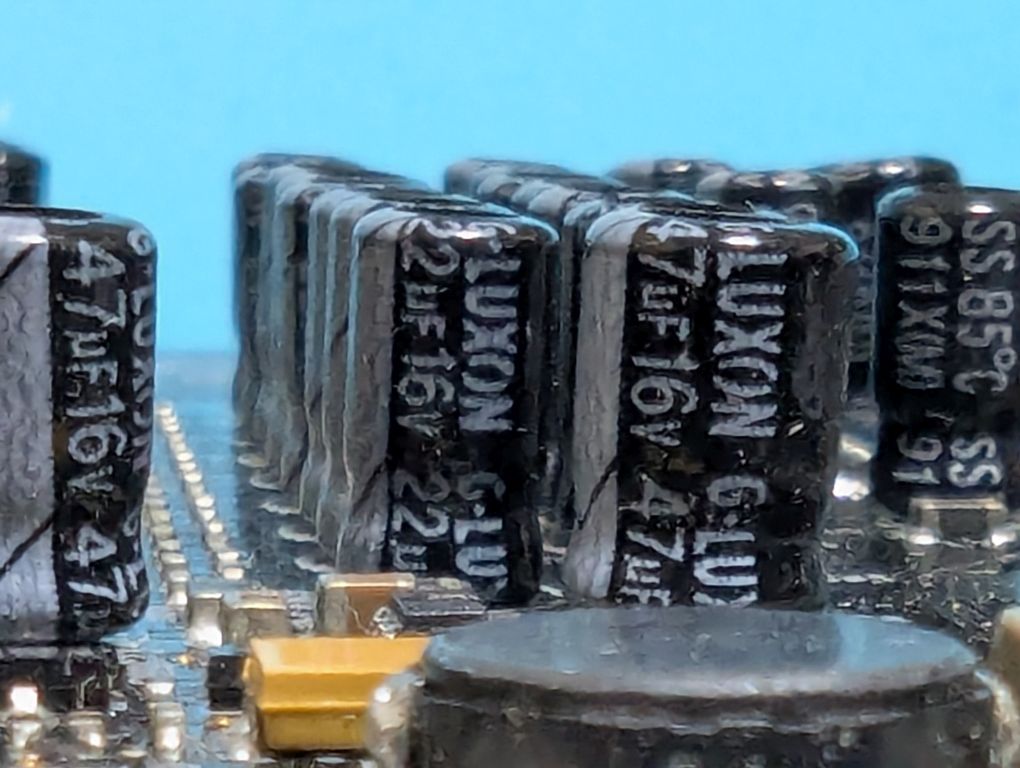

元々ついていたのは、この頃のPCパーツ全般でよく使われていたG-LUXON
このコンデンサ、マザーボードやビデオカードではよく頭膨らんだりと結構漏れやすく、品質はいい方ではないです。コスパモデルのサウンドカードなのでこんな感じですね。
交換するのでまず容量と耐圧をリストアップ。
コンデンサリストはこちら
- 無極性 4.7μ/16v 4個
- 4.7μ/50v 4個
- 22μ/16v 20個
- 22μ/25v 2個
- 47μ/16v 5個
計40個
かなり多い。

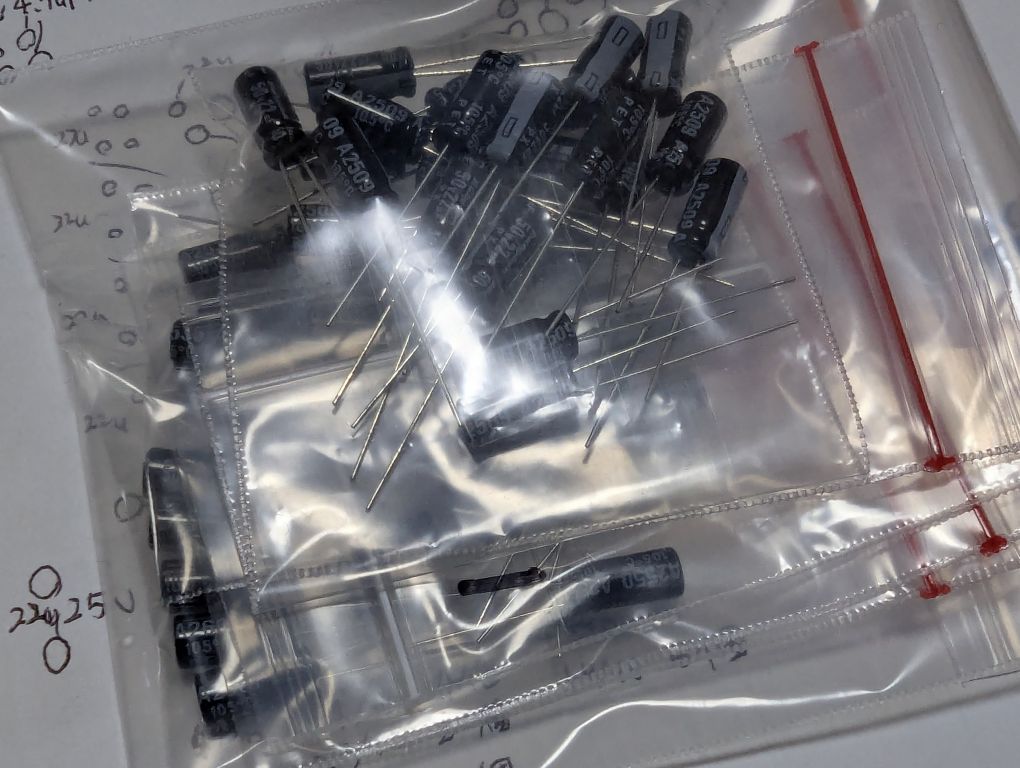

ちょうどいいコンデンサ候補がルビコンしか見つからず。今回は全部ルビコンで交換していきます。

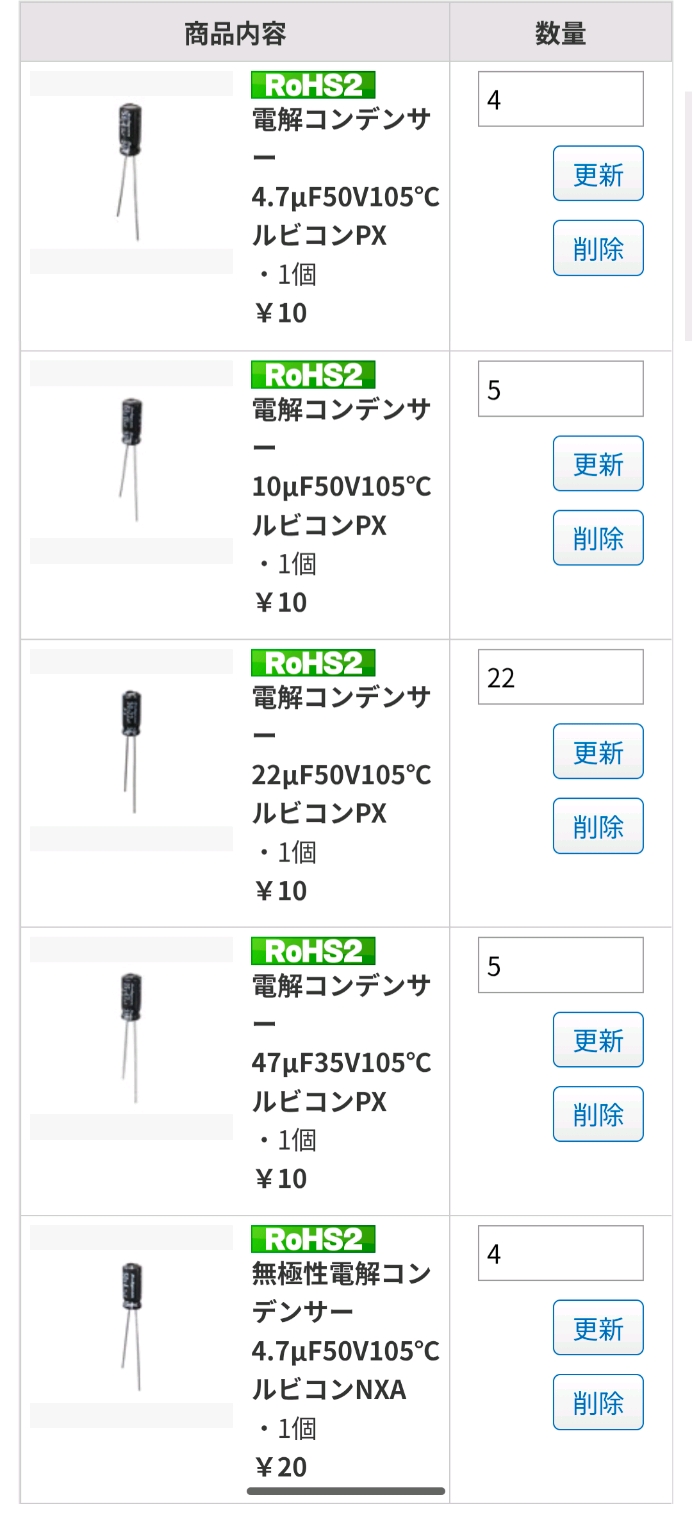

秋月電子通商で買ってきました。
もともとのコンデンサよりも品質はいい日本製です。今の時代オーディオ用コンデンサって結構入手性が困難なので妥協妥協。同じサイズの小型は入手困難なので、少し大きくなります。取り付けは問題ありません。
価格変わらなかったので、全体的にかなり耐温度・耐圧もアップさせました。

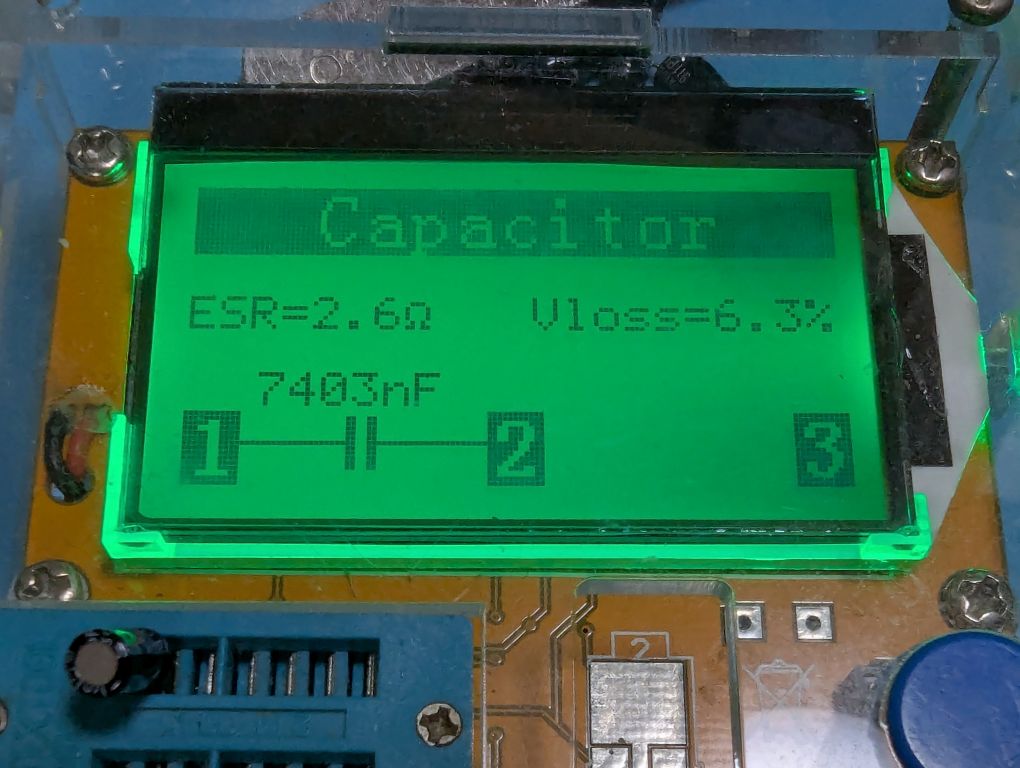

一応外してみた4.7μのを測定してみると、容量が変になっていました。ESRも高くなっています。

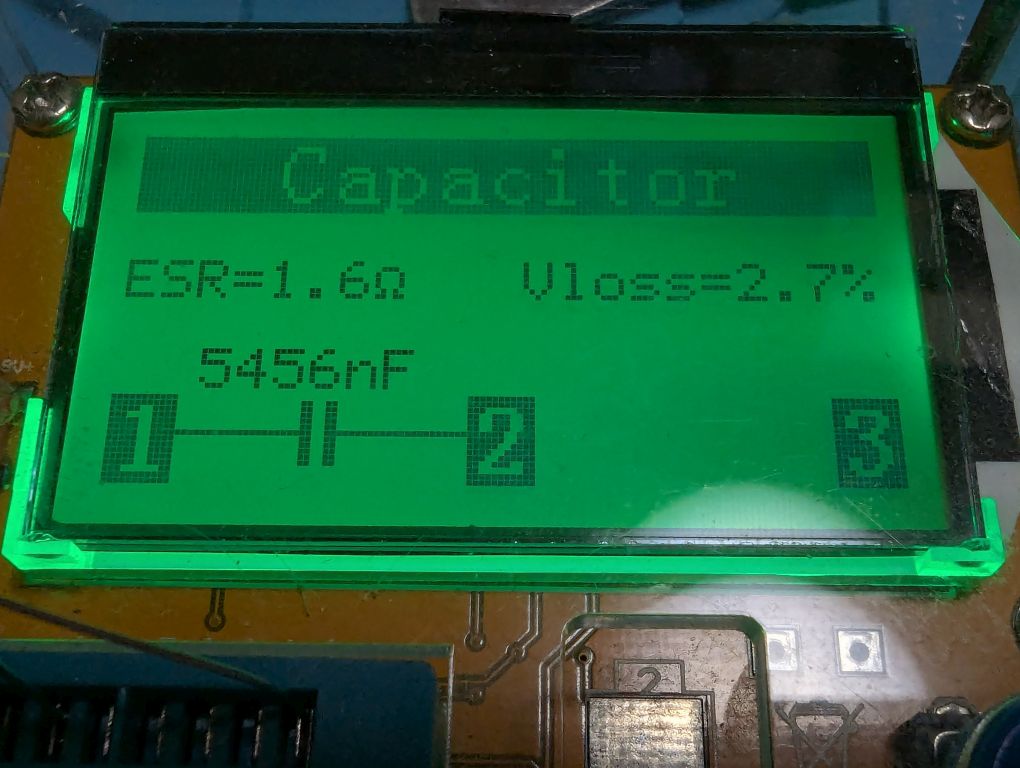

ルビコンを測ってみると誤差がほとんど無く全部揃っていて、高品質なのがよくわかります。

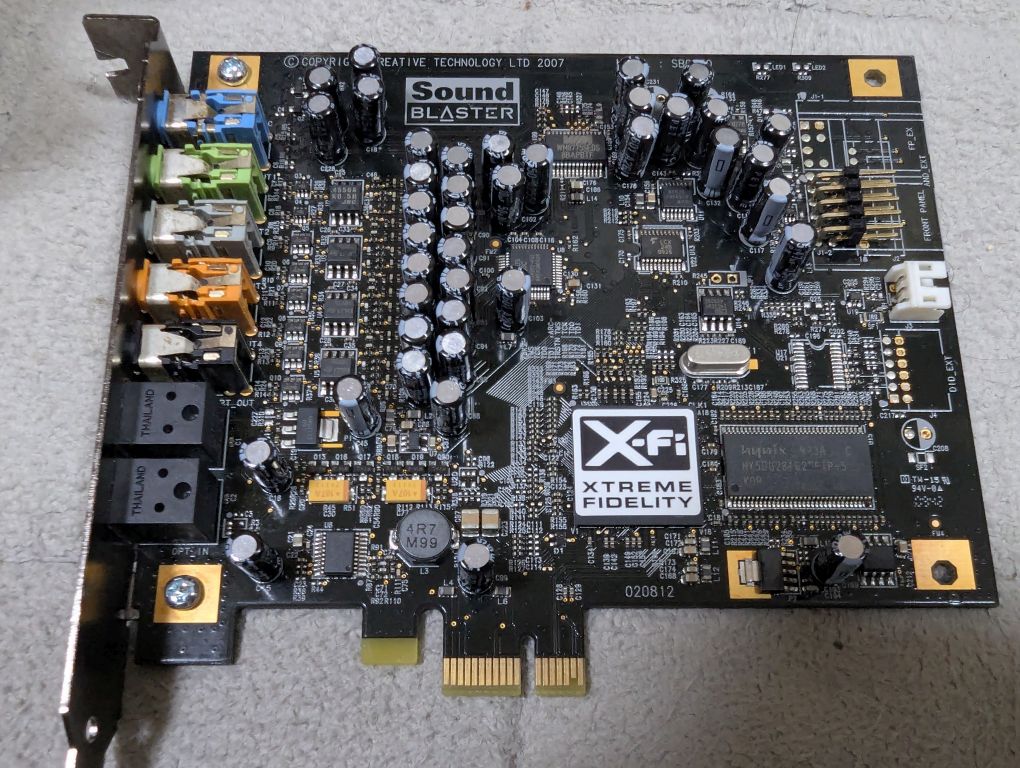

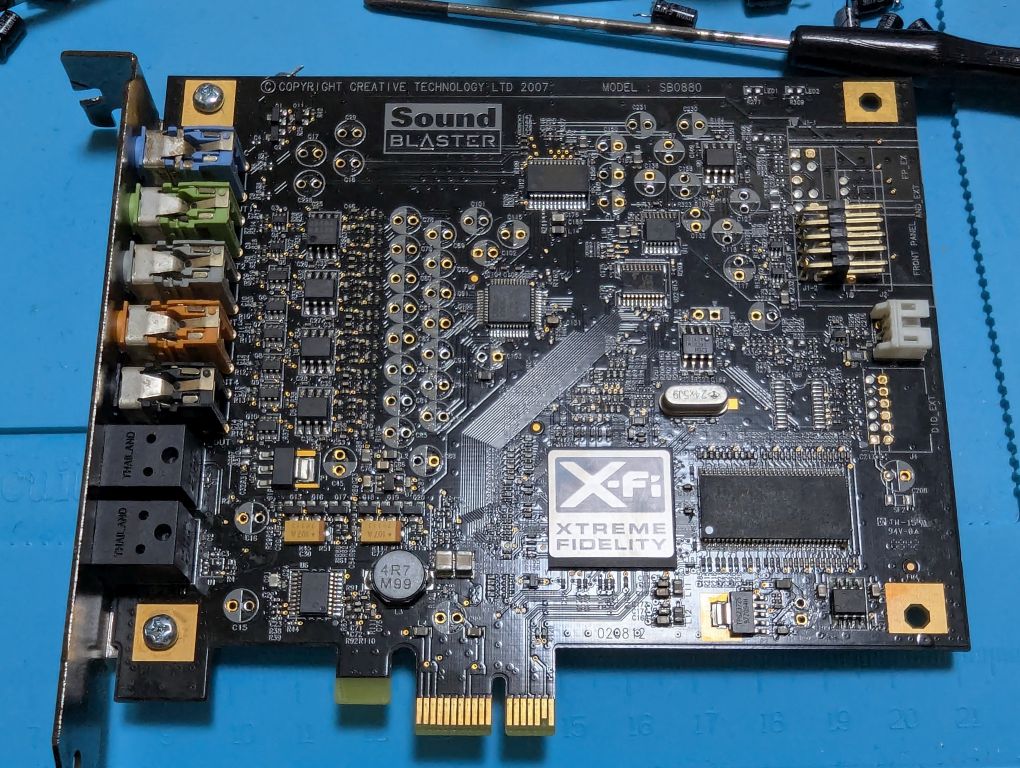

交換ビフォーアフター
見た目はほぼかわりません。
これで修理完了。数日使っても青画面は出なくなったので直ったかな？
気持ち音も良くなっているような。
まだまだ使えますね
