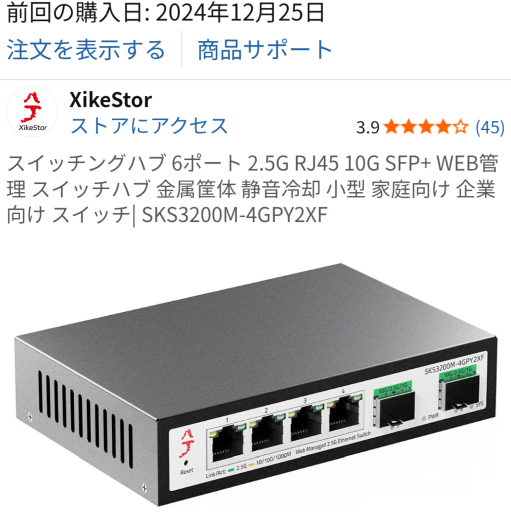

SKS3200M-4GPY2XFの故障原因と修理する準備

故障原因はFM25Q16AのSPIフラッシュで、劣化で読めなくなったり、不良ブロックの発生でブートができなくなる模様

つまり、フラッシュを交換すると復活が可能。

ブートはできないけど、CH341Aなどのプログラマーを使えば素直に読み出しはできるみたいなので、中身は読み出して保存しておこう。

Winbond W25Q16VJ への交換が推奨らしい。
ただしSOP8タイプ。秋月に今あるのはUSON8なので注意。
Amazonは今無いっぽいので、Aliexpressで買うのが早いかも。FM25Q16AもW25Q16も探せる。

単にフラッシュ張り替えて元データを書き込むだけでは起動ができない。
フラッシュのUIDを変換した文字列をSecuritySectorにも書かないといけない。
FM25Q16Aと同じコマンドでSecuritySectorが読める物じゃないと元のファームは起動できない。

RTLPlaygroundというカスタムファームみたいなのがあるので、こだわりがなければ適当な16Mbit以上のフラッシュでも修理自体は可能。
容量大きいけど代用できました。秋月電子通商 AT25SF321B-SSHB

念のため基板のバージョンはよく確認しておきましょう。お手元はPCB-SWTG024AS-V2.0-17452

SWTG124AS-SW_V1.9-PCB_V2.0はたぶん兄弟機。
ロゴ画像と固有情報以外のファームのプログラム部が一致する

MACは0x1FC000に書かれている

機種情報は0x1FD000以降

以下被害者の会と復旧例

SKS3200M-4GPY2XF 求助（已自己解决）结论改品牌交换机国产IC固件就是垃圾-编程器固件备份、底层引导与起死回生救砖区-恩山无线论坛 – 手机版 – Powered by Discuz!

SKS3200M-4GPY2XF 交换机通电的时候拔插万兆模块，造成通电SYS闪烁，无法启动，有没有线刷固件解决的，求指教。主板T3 和T8口看不懂了============================= … ,恩山无线论坛

www.right.com.cn

【心得】Realtek 2.5G 交換機故障 更換 SPI Flash 心得 @電腦應用綜合討論 哈啦板 – 巴哈姆特

這兩年 2.5G 交換機在中國很卷，剛好我有需求就入手一台 不得不說 2.5G 區域網路在傳輸資料真的很爽 兮克 SKS3200M-8GPY1XF 這種是 RTL8373 公版設計，很多家都有類似的產品 (公板設計) HRUI HR-SWT…

forum.gamer.com.tw

Some detail of RTL8372 firmware & Any progress on reverse engineering the UID algorithm? · Issue #4 · up-n-atom/SWTG118AS

Hi. A week ago, @FanFansfan and I started some exploration on some RTL8372 firmware, and I found your repo yesterday. Se…

github.com

なんでもあるgithubはもう解析尽くされてる

GitHub – up-n-atom/SWTG118AS: SWTG###AS RE

SWTG###AS RE. Contribute to up-n-atom/SWTG118AS development by creating an account on GitHub.

github.com

GitHub - charleshuang13/xikestor-sks3200m-4gpy2xf-firmware: 兮克 XikeStor SKS3200M-4GPY2XF 交换机固件归档：2 MB 整片 flash 备份（V1.9）、官方升级包（V1.9.1）、被改过 1 字节的版本，以及固件分析（RTL8373 + 8051）

兮克 XikeStor SKS3200M-4GPY2XF 交换机固件归档：2 MB 整片 flash 备份（V1.9）、官方升级包（V1.9.1）、被改过 1 字节的版本，以及固件分析（RTL8373 + 8051） - charleshu...

github.com

SPI張り替えついでにカスタムファームもいかが？

GitHub – logicog/RTLPlayground: A Playground for Firmware development for RTL8372/RTL8373 based 2.5GBit Switches

A Playground for Firmware development for RTL8372/RTL8373 based 2.5GBit Switches – logicog/RTLPlayground

github.com

カニ🦀総合

GitHub – libc0607/Realtek_switch_hacking: 折腾交换机

折腾交换机. Contribute to libc0607/Realtek_switch_hacking development by creating an account on GitHub.

github.com

あとリニューアル版出るみたいです。

たぶんSPIFLASHチップ変更されてるとおもう
